Schlauchverschraubungen

Mit einer Schlauchverschraubung können Schläuche an eine Baugruppe angeschlossen oder miteinander verbunden werden.

Category:

Hervorragende Eignung für den Anschluss aller üblichen Schlauchdimensionen in einer Lackiererei an die Baugruppen und Komponenten diverser Hersteller.

Sehr gute Spülfreundlichkeit des materialführenden Bereichs durch strömungsoptimierte Formgebung ohne Fließschatten verursachende Absätze und durch die stirnseitige Abdichtung ohne den Bedarf eines zusätzlichen Dichtmittels.

Vielfältige und flexible Systemintegration durch die Verfügbarkeit verschiedener Gewindegrößen und Wahlmöglichkeit zwischen flach und konisch dichtend.

Einfache Montage der Schläuche mit nur einer Überwurfmutter auf der Verschraubung (keine Schneidringmontage).

Hohe Standzeit der Verschraubungen durch die Fertigung aller Einzelteile aus Edelstahl.

Geniale integrierte Absperrfunktion bei Winkelverschraubungen verfügbar.

Hohe Verfügbarkeit von Ersatzteilen durch hohe Mindestlagerbestände direkt beim Hersteller.

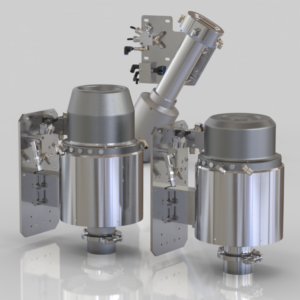

ANWENDUNGSBEISPIELE



TECHNISCHE DATEN

KriteriumEinheitWert
Verschraubungs-Typengerade Verschraubung, Winkelschwenk-Verschraubung, Schlauchverbinder, gerade Schottverschraubung
Abdichtungen stirnseitigflach und konisch
MaterialEdelstahl, Titan, Kunststoff
Gewinde1/8“, 1/4“, 3/8“
Schlauchinnendurchmessermm2,7 - 9
Schlauchaußendurchmessermm4 - 15

Die Abbildungen sind repräsentativ und können von den tatsächlichen Produkten abweichen. Unsere Vielfalt an Ausführungen, Modellen und Materialien ist breit gefächert.
Weitere Optionen finden Sie in den Produktbeschreibungen. Bei Fragen stehen wir Ihnen gerne zur Verfügung.
